是根据易燃易爆且有循环冷却水水源的用户,而开发设计的特种冷水机组,设备功率从0.5~500KW不等,冷水机组各组件按国家防爆标准制造,防爆防腐主令控制器根据GB

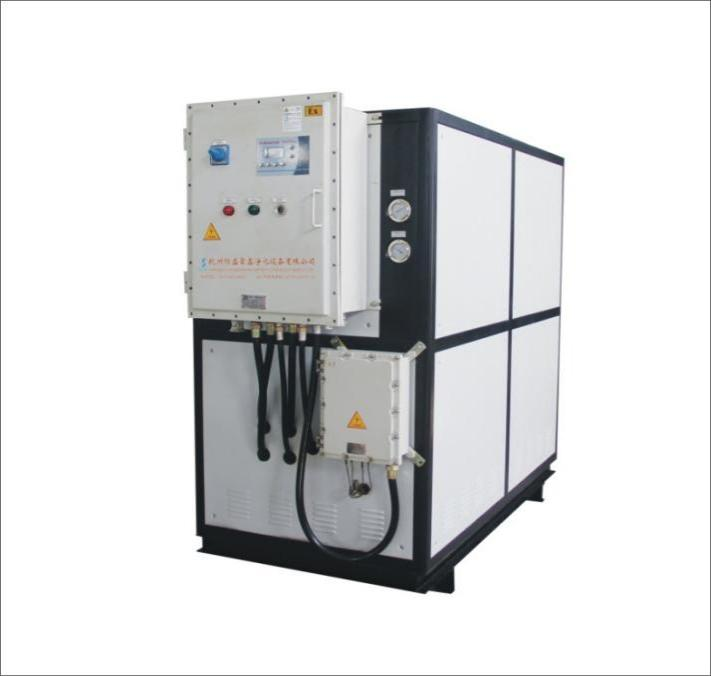

HSSW-FB系列箱式水冷防爆冷水机组是根据易燃易爆且有循环冷却水水源的用户,而开发设计的特种冷水机组,设备功率从0.5~500KW不等, 冷水机组各组件按国家防爆标准制造,防爆防腐主令控制器根据GB3836.1-2000《爆炸性气体环境用电气设备通用要求》。LEC防爆等级标准按国家要求的环境防爆标准设计,能够满足不同客户的特殊需求;水冷型效果显著是防爆需求的用户首选机型。
性能特点:
✫采用国际知名品牌压缩机及制冷配件,噪声低运行稳定;
✫高品质不锈钢油泵运行稳定寿命长;
✫高效能壳管式冷凝器,换热效率更高;
✫采用国际名牌“施耐德”电气及进口精密数显温控器;
✫采用多重保护装置,确保机组常年稳定运行;
✫ 高效能壳管式冷凝器,换热效率更高;
✫采用先进的PLC控制技术,真正实现了“一键开机”的全自动运行,无需人工干预。
✫可选配环保型HFC407c、HFC404a、HFC134a、R507等制冷剂。
✫防爆机组提供从制冷剂系统,电系统到水系统的完备保护,保证机组安全长久运行。
箱式水冷防爆冷水机技术参数
型号 HSSW | 03FB | 05FB | 08FB | 10FBS | 12FB | 15FBS | 20FBS | 25FBS | 30FBS | 40FBS | 50FBS | 60FBS | 80FBS | |
制冷量
| 103 kcal/h | 7.9 | 13.3 | 21.3 | 27.8 | 31.1 | 41.7 | 55.5 | 62.3 | 83.4 | 111.1 | 124.5 | 166.8 | 228 |
KW | 9.2 | 15.5 | 24.8 | 32.3 | 36.2 | 48.5 | 64.6 | 72.4 | 97 | 129.2 | 144.8 | 194 | 265.2 | |
压缩机 | 功率(KW) | 2.25 | 3.75 | 6.3 | 7.5 | 8.9 | 11.5 | 14.7 | 17.9 | 23 | 29.5 | 35.8 | 45 | 60 |
数量 | 1 | 1 | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | |
整机功率 | KW | 2.8 | 4.85 | 7.8 | 8.8 | 10 | 14.5 | 18 | 20.5 | 28 | 35.5 | 42.5 | 55.3 | 68.5 |
蒸发器 | 类型 | 水箱盘管式、高效壳管式、不锈钢板式 | ||||||||||||
水流量(m3/h) | 1.4 | 2.25 | 4 | 5 | 6 | 8.5 | 11.2 | 13 | 18 | 22 | 25 | 36 | 47 | |
接口管径 | DN25 | DN25 | DN25 | DN25 | DN40 | DN40 | DN50 | DN65 | DN65 | DN65 | DN65 | DN65 | DN65 | |
冷凝器 | 形式 | 壳管式、不锈钢板式 | ||||||||||||
水流量(m3/h) | 2.2 | 3.5 | 5.2 | 6.5 | 7.9 | 10.3 | 14 | 16 | 21 | 27 | 33 | 42 | 54 | |
接口管径 | DN25 | DN25 | DN25 | DN25 | DN40 | DN40 | DN50 | DN50 | DN50 | DN65 | DN65 | DN65 | DN65 | |
冷冻水泵 | 功率(kw) | 0.37 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 | 4 | 5.5 | 5.5 |
最大扬程 (m) | 28 | 30 | 28 | 34 | 33.5 | 32 | 33 | 28 | 28 | 31 | 32 | 32 | 34 | |
水箱容积 | L | 60 | 60 | 120 | 150 | 150 | 200 | 250 | 300 | 350 | 500 | 600 | 600 | 700 |
外形尺寸 | 长L(mm) | 820 | 820 | 1200 | 1500 | 1500 | 1700 | 1700 | 1800 | 1800 | 1800 | 2000 | 2400 | 2600 |
宽W(mm) | 470 | 470 | 600 | 650 | 650 | 950 | 1000 | 1000 | 1000 | 1200 | 1300 | 1300 | 1300 | |
高H(mm) | 1040 | 1040 | 1290 | 1310 | 1310 | 1600 | 1700 | 1700 | 1800 | 1800 | 1900 | 2000 | 2100 | |
重量 | 理论估重(kw) | 150 | 180 | 260 | 350 | 400 | 500 | 650 | 800 | 950 | 1500 | 1800 | 2000 | 2400 |
安全保护 | 缺逆相报警·缺水报警·高低压保护·过载电流保护·防冻保护·延时保护等 | |||||||||||||
制冷工况 | 冷冻水入口12℃、冷冻水出口7℃冷却水入口30℃、却水出口35℃ | |||||||||||||
制 冷 剂 | R22(可选R407c、R410a、R404a、R134a) | |||||||||||||
电源/电压 | 380V3PH/50Hz(其他电压:460V3PH/60Hz、220V3PH/60Hz) |
注:
a.最佳工作范围:冷冻水进水温度-10℃~+20℃;
b.机组最低使用出水温度-10℃;出水温度≤5℃时,应添加适量的防冻液;
c.-5℃出水时,制冷量降低38%;-10℃出水时,制冷量降低50%;
d.采用R407c制冷剂时,机组制冷量减少约5%,耗功减少约5%;采用R134a制冷剂时,机组制冷量减少约34%,耗功减少约36%;
