组是一种以不同浓度的乙二醇水溶液或氯化钙水溶液为载冷剂,提供出水温度在-45℃~-20℃的中低温制冷设备,适用于有中低温冷源需求的场合,被广泛应用于冶金、医药、

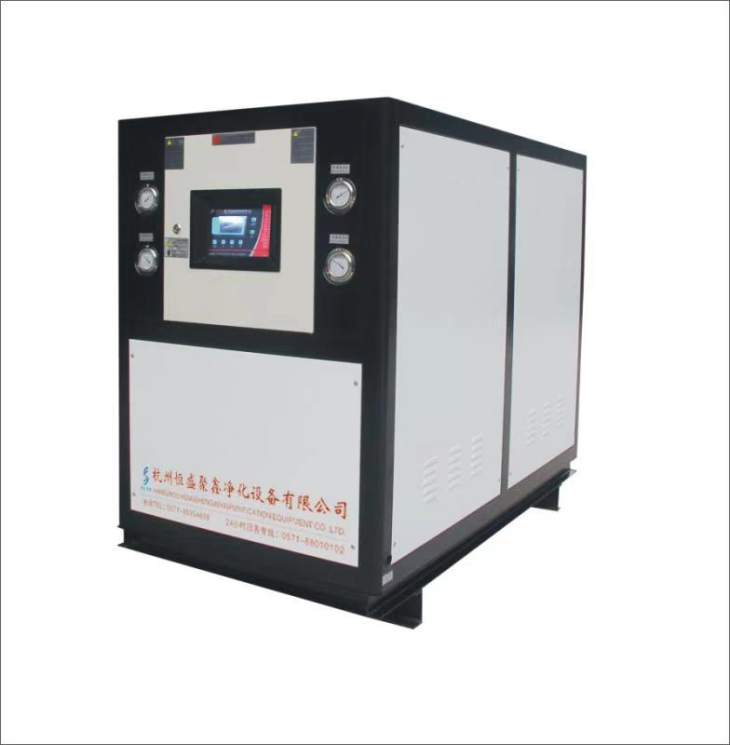

HSSW-D系列低温箱式冷水机组是一种以不同浓度的乙二醇水溶液或氯化钙水溶液为载冷剂,提供出水温度在-45℃~-20℃的中低温制冷设备,适用于有中低温冷源需求的场合,被广泛应用于冶金、医药、石化、食品、机械、电子、空气分离、气体降温等工艺冷却。
性能特点:
✫采用国际知名品牌压缩机及制冷配件,噪声低运行稳定;
✫高品质不锈钢水泵运行稳定寿命长;
✫高效能壳管式冷凝器,换热效率更高;
✫采用国际名牌“施耐德”电气及进口精密 数显温控器;
✫采用多重保护装置,确保机组常年稳定运行;
✫冷冻水温度调节范围广,可满足不同工艺需求;
✫水冷机组冷凝器为壳管式,壳管内螺纹铜管,设计合理,换热效果良好;
✫风冷机组散热冷凝器由行列铜管加铝片组成,采用二次翻边翘片机械涨管,工艺保证优质高效
✫可选配自行研制的超低温液晶大屏幕人机界面控制系统,可靠性高,操作简便;
✫R507c、 HC134a、HFC407c、HFC404a等多种环保冷媒可选;
✫防爆、高精度及其它特殊机组可定制。
低温箱式冷水机技术参数
型号 HSSW- | 05D | 08D | 12D | 16D | 20D | 25D | 30D | 40D | 50D | |||
名义制冷量 (KW)
|
出水温度
| -15℃ | 9.7 | 11.7 | 17.6 | 26.8 | 31.1 | 35.7 | 42.7 | 62.1 | 71.3 | |
-25℃ | 6.6 | 7.6 | 11.5 | 17.6 | 20.4 | 23.5 | 28.1 | 40.9 | 46.9 | |||
-35℃ | 4.2 | 4.7 | 7.08 | 10.9 | 12.6 | 14.4 | 17.3 | 32.2 | 28.9 | |||
-45℃ | 2.4 | 3.5 | 5.2 | 7.6 | 8.8 | 9.8 | 9.2 | 17.8 | 19.7 | |||
电源电压 | 3N/380V/50Hz(可选3N/440V/60Hz、3N/220V/60Hz) | |||||||||||
压缩机
| 形 式 | 活塞式或螺杆式压缩机 | ||||||||||
数 量 | 1台 | |||||||||||
功率(kw) | 出水 温度
| -15℃ | 4.0 | 5.9 | 8.9 | 11.9 | 13.8 | 15.8 | 18.9 | 27.3 | 31.6 | |
-25℃ | 3.46 | 4.9 | 7.6 | 10.3 | 12.0 | 13.7 | 16.4 | 24.0 | 27.5 | |||
-35℃ | 2.84 | 4.0 | 6.1 | 8.4 | 9.7 | 11.2 | 13.4 | 19.5 | 22.3 | |||
-45℃ | 2.2 | 3.3 | 4.8 | 6.0 | 7.0 | 8.0 | 9.6 | 13.9 | 16.0 | |||
水泵功率(KW) | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | |||
制冷剂 | R22 (可选:R407C、R410A、R404A、R134a、) | |||||||||||
制冷剂量 (kg) | 5 | 8.3 | 13 | 17 | 22 | 28 | 3.3 | 45 | 56 | |||
控制方式 | 微电脑数显控制 | |||||||||||
保护功能 | 缺逆相报警·缺水报警·高低压保护·过载电流保护·防冻保护·延时保护等 | |||||||||||
水箱 | 可选配 | |||||||||||
冷凝器 | 形式 | 高效壳管式、不锈钢板式 | ||||||||||
进水温度℃ | 30/35 | |||||||||||
水流量(m3/h) | 3 | 5 | 9 | 12 | 15 | 18 | 24 | 30 | 36 | |||
接口接口尺寸 | ZG1” | ZG1” | ZG1” | ZG1” | ZG1” | ZG1.5” | ZG1.5” | ZG2” | ZG2” | |||
蒸发器 | 形式 | 高效壳管式、不锈钢板式 | ||||||||||
冷媒温度 | ≥-65℃ | |||||||||||
水流量(m3/h) | 1.6 | 2 | 3 | 4.6 | 5.3 | 6 | 7.5 | 11 | 12 | |||
接口尺寸 | ZG1” | ZG1” | ZG1” | ZG1” | ZG1” | ZG1.5” | ZG1.5” | ZG2” | ZG2” | |||
外形尺寸
| 长L(mm) | 950 | 1150 | 1500 | 1700 | 1800 | 1800 | 1800 | 2000 | 2400 | ||
宽W(mm) | 600 | 650 | 950 | 1000 | 1000 | 1000 | 1200 | 1300 | 1300 | |||
高H(mm) | 1290 | 1310 | 1600 | 1700 | 1700 | 1800 | 1800 | 1900 | 2000 | |||
重 量 | 理论估重 (kg) | 260 | 400 | 500 | 650 | 800 | 950 | 1500 | 1800 | 2000 |
备注:
a. -10℃~+45℃运行工况时,冷却水需预留30%余量;
b.蒸发温度为出水温度-5℃,机组最低出水温度:-65℃;蒸发器出水温度低于-30℃不建议采用乙二醇水溶液;
