是通过不同的冷媒经过热交换循环降温,冷凝器使用风冷式原理提供箱式冷冻水的制冷设备,使用在没有冷凝循环水的中央空调机组和工业冷却工艺,由于安装方便,被广泛应用于中

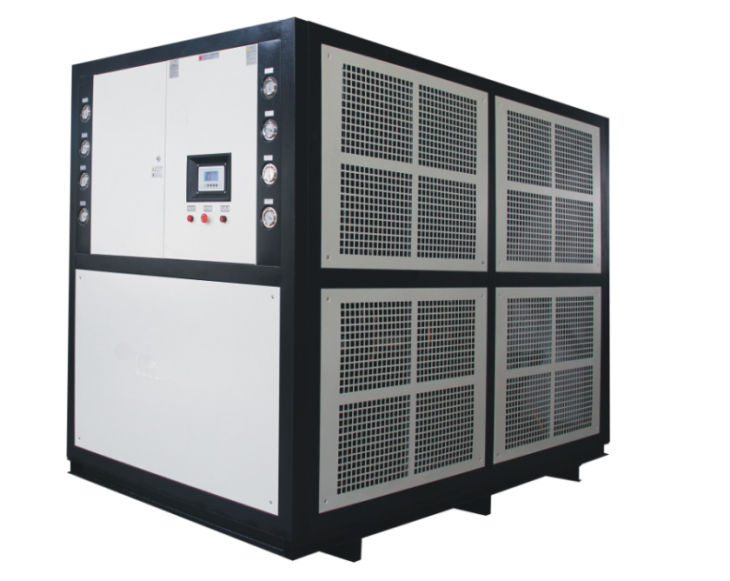

HSSF系列风冷型箱式冷水机是通过不同的冷媒经过热交换循环降温,冷凝器使用风冷式原理提供箱式冷冻水的制冷设备,使用在没有冷凝循环水的中央空调机组和工业冷却工艺,由于安装方便,被广泛应用于中央空调系统和石油、化工、冶金、医药、机械、电子、电泳、制革、印刷等各行各业。风冷型箱式冷水机可提供-10℃~+30℃冷冻水, 操作简单,配备精密电温控器,能精确控制温度,可长期平稳运行,从而大大提高了生产效率及产品质量。
性能特点:
✫采用国际知名品牌压缩机及制冷配件,噪声低,运行稳定;
✫高品质不锈钢水泵运行稳定寿命长;
✫高效能壳管式冷凝器,换热效率更高;
✫采用国际名牌“施耐德”电气,及进口微电脑数显温控器;
✫采用多重保护装置;确保机组常年稳定运行;
✫冷冻水温度调节范围广,可满足不同工艺需求;
✫使用乙二醇为载冷剂冷冻水出水温度可低于-10℃以下;
✫R407c、R410、R404a、RR134a多种环保冷媒可选。
技术参数
型 号 HSSF- | 01 | 02 | 03 | 05 | 08 | 10S | 12S | 15S | 20S | 25S | 30S | 40S | 50S | |
制 冷 机 | 10m3 kcal/h | 2.4 | 4.7 | 7.6 | 12 | 19 | 25.8 | 29.3 | 38.7 | 51.6 | 59.2 | 77.4 | 103.2 | 118.3 |
KW | 2.75 | 5.5 | 8.85 | 14 | 22.1 | 30 | 34.4 | 45 | 60 | 68.8 | 90 | 120 | 137.6 | |
压 缩 机 | 功率(kw) | 0.8 | 1.5 | 2.25 | 3.75 | 6.3 | 7.5 | 8.9 | 11.5 | 14.7 | 17.9 | 23 | 29.5 | 35.8 |
台数 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 4 | 4 | |
整 机 功 率 | KW | 1.36 | 2.2 | 3.0 | 4.18 | 7.55 | 9.3 | 11.5 | 14.5 | 19 | 23 | 29 | 37 | 44 |
蒸 发 器
| 形式 | 水箱盘管式、高效壳管式、不锈钢板式 | ||||||||||||
水流量(m3/h) | 0.5 | 1 | 1.4 | 2.25 | 4 | 5 | 6 | 8.5 | 11.2 | 13 | 18 | 22 | 25 | |
接口尺寸DN | 15 | 25 | 25 | 25 | 40 | 40 | 50 | 50 | 50 | 50 | 65 | 65 | 65 | |
冷凝器
| 形式 | 高效紫铜管套铝翅片+外转子低噪音风机 | ||||||||||||
冷却风量(m3/h) | 1450 | 2900 | 3400 | 5800 | 9600 | 13000 | 17000 | 21000 | 26000 | 31500 | 34880 | 48800 | 62680 | |
风扇功率(kw) | 0.08 | 0.16 | 0.18 | 0.32 | 0.50 | 0.90 | 1.20 | 1.56 | 1.80 | 2.34 | 2.40 | 3.20 | 3.60 | |
冷 冻 水 泵 | 功率(kw) | 0.25 | 0.25 | 0.37 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 | 4 |
最大扬程(m) | 22 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | |
水 箱 容 积 | L | 30 | 40 | 60 | 60 | 150 | 200 | 200 | 350 | 350 | 450 | 450 | 550 | 600 |
外形尺寸
| 长L(mm) | 700 | 800 | 1050 | 1200 | 1600 | 1600 | 1650 | 1850 | 2100 | 2300 | 2500 | 2800 | 3000 |
宽W(mm) | 550 | 660 | 620 | 660 | 860 | 860 | 950 | 950 | 1100 | 1100 | 1200 | 1200 | 1200 | |
高H(mm) | 990 | 1300 | 1300 | 1300 | 1300 | 1500 | 1800 | 1800 | 1900 | 1900 | 2100 | 2100 | 2300 | |
机组理论估重(kg) | 80 | 120 | 160 | 200 | 320 | 450 | 660 | 750 | 1000 | 1200 | 1400 | 1700 | 1900 | |
安全保护 | 缺逆相报警·缺水报警·高低压保护·过载电流保护·防冻保护·延时保护等 | |||||||||||||
制冷工况 | 冷冻水入口12℃、冷冻水出口7℃;环境温度≤35℃ | |||||||||||||
制 冷 剂 | R22( 可选 R407c、R410a、R404a、R134a) | |||||||||||||
电源/电压 | 380V3PH/50Hz(可选460V3PH/60Hz、220V3PH/60Hz) |
注: a.设计工作范围:冷冻水进水温度-5℃~+20℃,出水温度最低-10℃;出水温度≤5℃时,须加适量防冻液;
b.出水温度在-5℃时制冷量降低38%;出水温度在-10℃时制冷量降低50%;
c.采用R407c冷媒时,机组制冷量减少约5%,耗功减少约5%;采用R134a冷媒时,机组制冷量减少约34%,耗功减少约36%;
d.特殊规格接受定制,规格尺寸如有变动恕不另行通知
