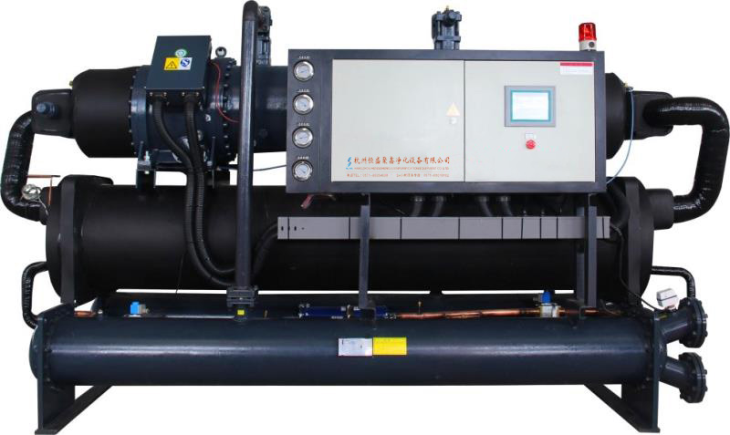

HSSW系列工业用螺杆冷水机组是主机采用半封闭5:6螺杆式转子压缩机，电机和压缩机采用一体化无轴封渗透设计的新一代高效、节能、环保冷水机组，比普通压缩机高出20
HSSW系列工业用螺杆式冷水机组是主机采用半封闭5:6螺杆式转子压缩机，螺杆式冷水机电机和压缩机采用一体化无轴封渗透设计的新一代高效、节能、环保冷水机组，比普通压缩机高出20%～30%，冷水机组可提供-5～5℃乙二醇水溶液为载体，冷冻水出口温度可达5～20℃,并可根据用户要求提供20～30℃的冷水或进出口8～20℃温差的冷水,可作为钢铁、医药、电子、化工、食品等行业的工艺用冷源主机。
设计特点
✫单机头、多机头机组独立制冷系统设计，制冷系统独，,互不干涉便于维护；
✫采用进口半封闭5:6螺杆式转子压缩机，电机和压缩机采用一体化无轴封渗透设计，高能效比 ,运行可靠,寿命长；
✫单机头具有多级（或选配无极）能量调节控制灵活方便,节能高效易于维护保养；
✫机组设有高低压、防冻、电源、过载、温度、延时、断水、油位等保护装置，确保机组安全运行；
✫采用触摸屏或文本显示智能化控制器，可选配计算机控制系统远程集中控制，通过网络实现远程数据采集、运行检查与控制、故障诊断等管理功能；
✫采用国际知名品牌压缩机、制冷配件及电器，确保性能稳定、安全可靠运行；
✫ 可适用多种环保冷媒工质如HFC134a、HFC407C等满足环保要求;
✫热回收型采用聚热器技术,夏季热回收量可达制冷量的30%~40%,工业用冷水机组冬季可根据客户需求热水温度，最大热回收量可达75% ；
✫高效能壳管式蒸发器和冷凝器,换热效率更高更节能。
螺杆式冷水机组技术参数表(R22制冷剂)
项目 | 单位 | 型号HSSW-L | |||||||||||||||
100L | 130L | 170L | 190L | 190LS | 230L | 250L | 260LS | 310L | 340L | 340LS | 370L | 380LS | 410L | 460LS | |||
制冷量
| KW | 96.4 | 131.4 | 172.4 | 187.8 | 192.8 | 228.9 | 251.2 | 262.8 | 312.8 | 342.2 | 344.8 | 370.4 | 375.6 | 407.8 | 457.8 | |
kcal/h*104 | 8.3 | 11.3 | 14.8 | 16.2 | 16.6 | 19.7 | 21.6 | 22.6 | 26.9 | 29.4 | 29.7 | 31.9 | 32.3 | 35.1 | 39.4 | ||
USRT | 27.5 | 37.5 | 49.3 | 53.7 | 55.1 | 65.4 | 71.8 | 75.1 | 89.4 | 97.8 | 98.5 | 105.8 | 107.3 | 116.5 | 130.8 | ||
电源 | 3N/380V/50Hz（可选3N/440V/60Hz、3N/220V/60Hz） | ||||||||||||||||
额定电流 | A | 41.4 | 54.4 | 68.3 | 75.0 | 82.8 | 91.2 | 99.4 | 108.8 | 117.7 | 129.6 | 136.6 | 141.4 | 150.0 | 157.2 | 182.4 | |
IPLV值 | W/W | 3.5 | 3.6 | 3.8 | 3.8 | 3.5 | 3.7 | 3.8 | 3.6 | 4.0 | 4.0 | 3.8 | 3.9 | 3.8 | 3.9 | 3.7 | |
配电功率 | KW | 24.6 | 32.4 | 40.7 | 44.6 | 49.2 | 54.3 | 59.1 | 64.8 | 70.0 | 77.1 | 81.4 | 84.1 | 89.2 | 93.5 | 108.6 | |
压 缩 机 | 型式 | 半封闭双螺杆压缩机 | |||||||||||||||
启动方式 | 25%载荷+星--三角降压启动 | ||||||||||||||||
蒸 发 器
| 型式 | 干式壳管式 | |||||||||||||||
水流量 | T/h | 16.6 | 22.6 | 29.7 | 32.3 | 33.2 | 39.4 | 43.3 | 45.3 | 53.9 | 58.9 | 59.4 | 63.8 | 64.7 | 70.2 | 78.9 | |
水压降 | kpa | 50～80 | |||||||||||||||
冷 凝 器 | 型式 | 卧式壳管式 | |||||||||||||||
水流量 | T/h | 20.8 | 28.2 | 36.7 | 40.0 | 41.7 | 48.8 | 53.4 | 56.4 | 65.9 | 72.2 | 73.4 | 78.3 | 80.1 | 86.3 | 97.6 | |
水压降 | 40-70 | ||||||||||||||||
冷媒 | 名称 | R22( 可选 R407c、R410a、R404a、R134a） | |||||||||||||||
充注量 | kg | 18 | 22 | 29 | 32 | 34 | 38 | 40 | 44 | 48 | 54 | 58 | 60 | 64 | 68 | 76 | |
接口 管径 | 冷凝器 | DN/个 | 65/2 | 65/2 | 65/2 | 65/2 | 65/4 | 80/2 | 80/2 | 65/4 | 100/2 | 100/2 | 65/4 | 125/2 | 65/4 | 125/2 | 80/4 |
蒸发器 | DN/个 | 65/2 | 65/2 | 65/2 | 65/2 | 80/2 | 80/2 | 80/2 | 100/2 | 100/2 | 100/2 | 100/2 | 125/2 | 125/2 | 125/2 | 125/2 | |
放水阀 | 1/2” | ||||||||||||||||
外形尺寸 | 长 L | mm | 2300 | 2450 | 2930 | 2930 | 2500 | 2960 | 2960 | 2700 | 2960 | 3040 | 3200 | 3040 | 3400 | 3040 | 3430 |
宽W | mm | 750 | 750 | 830 | 830 | 900 | 900 | 900 | 980 | 980 | 1030 | 1010 | 1030 | 1050 | 1030 | 1110 | |
高H | mm | 1300 | 1300 | 1330 | 1330 | 1300 | 1530 | 1530 | 1550 | 1610 | 1730 | 1590 | 1730 | 1600 | 1730 | 1700 | |
重量 | 机组理论估重 | Kg | 780 | 840 | 1050 | 1130 | 1220 | 1220 | 1350 | 1760 | 1590 | 1690 | 1990 | 1800 | 2280 | 2020 | 2640 |
运行重量 | kg | 860 | 850 | 1180 | 1260 | 1370 | 1390 | 1540 | 1970 | 1830 | 1940 | 2250 | 2050 | 2550 | 2300 | 2950 | |
注: a.制冷量名义工况为冷凝器外接循环水进水温度30℃,出水温度35℃;蒸发器冷冻水回水温度12℃,冷冻水出水温度7℃；
b.本公司另有风冷系列、中低温系列和水源热泵系列螺杆冷水机组产品欢迎选购,也可按用户要求定制产品,欢迎垂询；
c.采用R407C制冷剂时机组制冷量约减少5%,耗功约减少5%，每种制冷剂制冷量不同，请来电咨询 ；
d.出水温度为-5℃,制冷量降低约38%。
