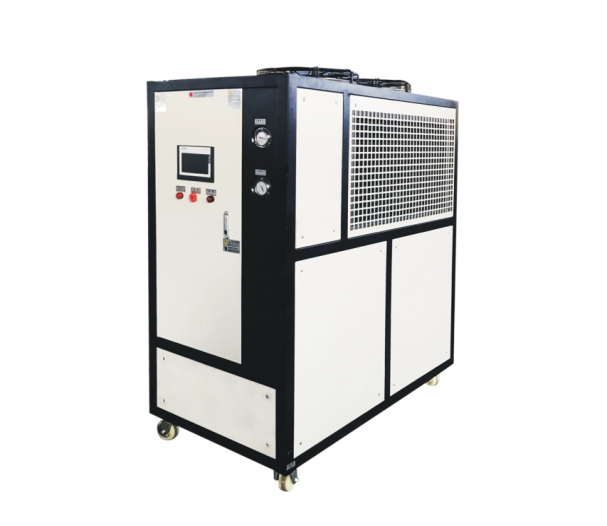

HSSW新能源冷热一体机是一种针对新能源汽车液冷电机测试的专业配套測试设备,专用于新能源汽车永磁同步电动机、开关磁阻电机、异步电动机及其控制器测试时的精密控温。
HSSW新能源冷热一体机是一种针对新能源汽车液冷电机测试的专业配套測试设备,专用于新能源汽车永磁同步电动机、开关磁阻电机、异步电动机及其控制器测试时的精密控温。能根据电动机、控制器测试时的动态发热量变化,自适应调节冷却机的制冷量,满足电动机及其控制器测试的冷却需求。
性能特点:
✫采用国际知名品牌压缩机及制冷配件,噪声低运行稳定;
✫高品质不锈钢水泵运行稳定,使用寿命长;
✫高效能壳管式冷凝器,换热效率更高;
✫采用国际名牌“施耐德”电气及进口精密数显温控器;
✫采用多重保护装置,确保机组常年稳定运行;
✫加热制冷自动切换功能,进水温度可控制在-65℃~+250℃范围,温度调节范围广;
✫采用西门子PLC可编程自动控制系统,可选配CAN或RS485通讯与上位机联动,实现本地或远程控制;设备可对系统设定温度、压力、流量、待机/运行选择、数据查询等功能。
新能源冷热一体机技术参数
型号 | HSSW- | 03LR | 05LR | 10LR | 15LR | 20LR | 30LR | 40LR | 50LR |
名义制冷量(KW) | 8251 | 13690 | 27370 | 43120 | 57748 | 85303 | 110984 | 132359 | |
9.59 | 15.91 | 31.83 | 50.14 | 67.14 | 99.19 | 129.06 | 153.91 | ||
名义制热量 (KW) | 4 | 6 | 12 | 15 | 18 | 24 | 36 | 48 | |
电源 | 3N/380V/415V、50HZ/60HZ | ||||||||
制冷剂 | R22(R134a 、R404A、R407C、R410A) | ||||||||
出水温度 | -65℃~+250℃(可设定 ) | ||||||||
压缩机 | 类型 | 封闭涡旋式或活塞式 | |||||||
功率(KW) | 2.25 | 3.75 | 3.75×2 | 5.5×2 | 7.5×2 | 7.5×3 | 7.5×4 | 11×4 | |
冷却水 (水冷型) | 水流量(m3/h) | 2.06 | 3.42 | 6.85 | 6.85 | 14.44 | 21.32 | 27.74 | 33.09 |
水阻力( Kpa) | 28 | 34 | 34 | 34 | 38 | 36 | 35 | 42 | |
进出水管径 | G3/4 | G1-1/2 | G1-1/2 | G2 | G2 | G2-1/2 | G3 | G3 | |
冷凝器 (风冷型) | 形式 | 高效紫铜管套铝翅片+外转子低噪音风机 | |||||||
冷却风量(m3/h) | 3400 | 5800 | 13000 | 21000 | 26000 | 34880 | 48800 | 62680 | |
风扇功率(kw) | 0.18 | 0.32 | 0.90 | 1.56 | 1.80 | 2.40 | 3.20 | 3.60 | |
冷冻水 | 水流量(m3/h) | 1.65 | 2.74 | 4.2 | 5.74 | 11.55 | 17.06 | 22.19 | 22.19 |
水阻力 | 28 | 34 | 34 | 34 | 38 | 36 | 35 | 42 | |
进出水管径 | ZG3/4” | ZG1-1/2” | ZG2” | ZG2” | ZG2-1/2” | ZG2-1/2” | ZG3” | ZG3” | |
冷水泵
| 功率(kw) | 0.37 | 0.55 | 0.75 | 1.1 | 2.2 | 3 | 4 | 4 |
扬程(m) | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | |
外循环泵 | 功率(kw) | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 3.75 | 3.75 |
扬程(m) | 20-50 | 20-50 | 20-50 | 20-50 | 20-50 | 20-50 | 20-50 | 20-50 | |
循环液流量 | 2~200L/min | ||||||||
外形尺寸 | 长L(mm) | 1200 | 1400 | 1460 | 1460 | 1680 | 2080 | 2380 | 2800 |
宽W(mm) | 800 | 950 | 800 | 800 | 950 | 1000 | 1000 | 1300 | |
高H(mm) | 12500 | 1400 | 1610 | 1610 | 1810 | 1860 | 1860 | 2200 | |
重量 | 理论估重 ( kg ) | 180 | 320 | 400 | 450 | 700 | 850 | 1200 | 1400 |
注:
名义制冷量工况:冷冻水出水温度7℃、回水温度12℃;冷却水进水温度32℃、回水温度37℃,风冷型环境温度<40℃,
特殊机型接受定制。
